Высокопроизводительные фильтрующие системы ФОЛТЕР® в КВОУ газовых турбин

20.07.2016

Что дает эта система?

- Уменьшение габаритов новых проектируемых КВОУ

- Повышение КПД газовых турбин в существующих КВОУ

- Снижение эксплуатационных затрат в КВОУ

Существующие типовые системы очистки воздуха

1. Вариант

 *ФГО - фильтр грубой очистки;

**ФТО - фильтр тонкой очистки.



2. Вариант



Площадь фильтрации ФГО 2,5м2
          Срок службы 1/2 года



Cистема 2-х ступенчатой фильтрации (финишная очистка класс F8-F9)

В качестве 1-ой ступени устанавливаются стандартные влагоуловители, а в качестве 2-ой и 3-ей ступени устанавливаются фильтры ФГО и ФТО по схеме, показанной ниже.



Сопротивление фильтра можно определить, как

?Рф = ?Рвх+?Рф.п.,

где ?Рф - сопротивление фильтра;
?Рвх - сопротивление потока воздуха при входе в фильтр;
?Рф.п.- сопротивление прохода воздуха через фильтрующий пакет.

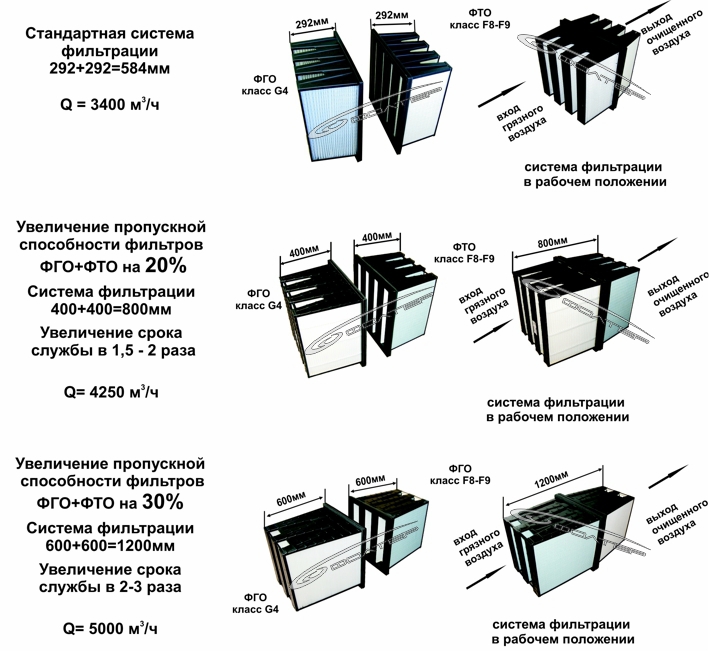

На рисунке, указанном ниже, фильтры ФГО и ФТО установлены вплотную так, что каналы входа в фильтр ФТО являются продолжением каналов выхода воздуха из ФГО.
Это исключает сопротивление входа в фильтр, которое при производительности 3400м3/ч составляет 40 Па.
Сопротивление 2-х, отдельно установленных фильтров, равно сопротивлению каждого из них, а новая схема исключает сопротивление входа в фильтр ФТО, поэтому сопротивление 2-х фильтров, по новой схеме, меньше сопротивления 2-х фильтров, установленных отдельно.

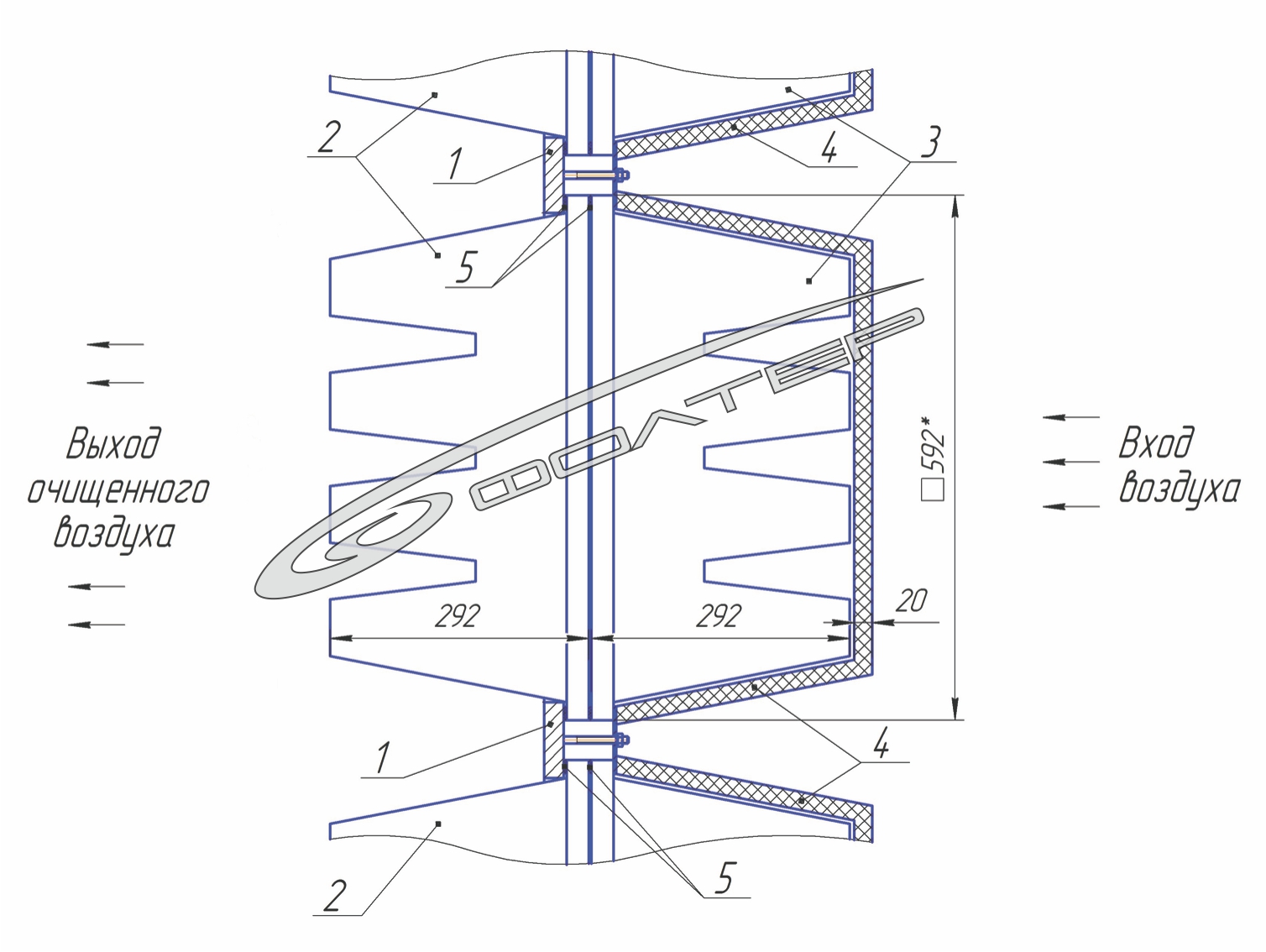

Схема 2-х ступенчатой очистки
1 - фильтрпакеты ФГО класс G4; 2 - каналы выхода воздуха из фильтра ФГО;
3 - фильт пакеты ФТО класс F8-F9; 4 - каналы входа воздуха в фильтр ФТО.



Cистема 4-х ступенчатой фильтрации (финишная очистка класс Е10-Н14)


В качестве 1-ой ступени устанавливается стандартные влагоуловители, а в качестве ФГО стандартные фильтры класса G4. Схема последующих ступеней 3-ей и 4-ой показана ниже.



Снижение сопротивления на 40 Па

1+1?2

 Схема 4-х ступенчатой очистки
1 - фильтрпакеты ФТО класс F6-F9; 2 - каналы выхода воздуха из фильтра ФТО;
3 - фильтрпакеты EPA-HEPA класс Е10-Н14; 4 - каналы входа воздуха в фильтр ЕРА-НЕРА.

Новая 3-х ступенчатая компактная система фильтрации для ВОУ газовых турбин

Преимущества новой системы

- Увеличение площади фильтрации влагоотделителя на 30%.
- Увеличение площади фильтрации фильтров ФГО на 100%.
- Увеличение срока службы ФГО не менее 1 года.
- Снижение общего сопротивления 3-х ступеней на 80Па.
- Повышение КПД турбины на 0,12%.



Схема компактной системы очистки воздуха
1 - Опорная стенка фильтрующей камеры ВОУ; 2 - ФТО; 3 - реверсивный фильтр ФГО;
4 - Влагоуловитель; 5 - Уплотнительная прокладка.



Различные типы размещения воздушных фильтров в ВОУ газовых турбин



3 ступени фильтрации



Вариант №1



Вариант №2



4 ступени фильтрации



Вариант №1



схема

Вариант №2



схема

Скачать описание
