Рукавные фильтры типа ФРИП

Цена по запросу

Рукавные фильтры ФРИП предназначены для высокоэффективной очистки запыленного воздуха (газа) от пылей в вытяжных аспирационных системах различных отраслей промышленности: металлургической, химической, деревообрабатывающей, стройиндустрии и т.д.

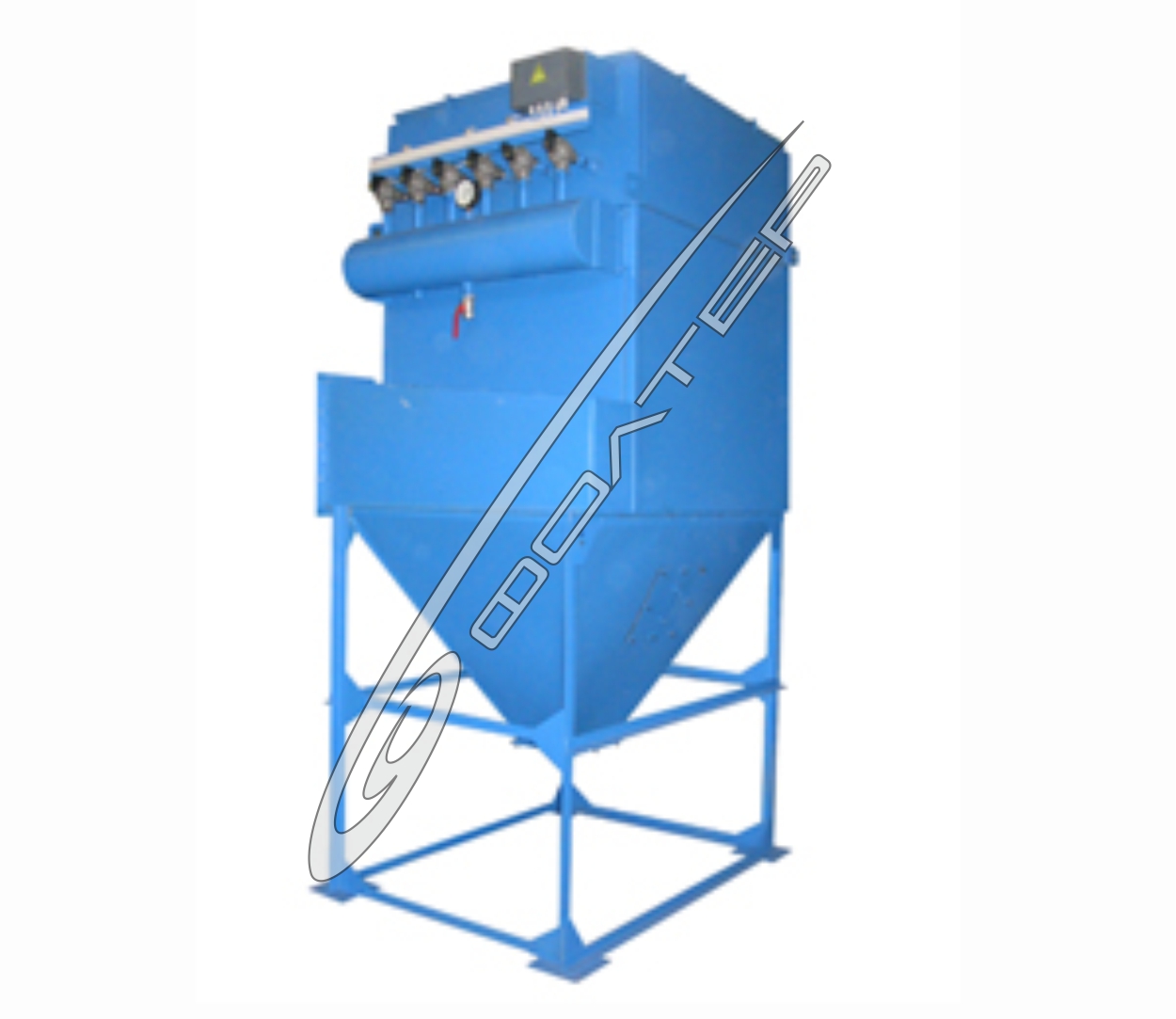

Рукавный фильтр состоит из корпуса, разделенного на камеры неочищенного и очищенного газов, фильтровальных элементов (каркасного типа), клапанной секции с управляющими электромагнитами и устройством управления регенерацией рукавов. Запыленный воздух через входной патрубок поступает в камеру, где расположены фильтрующие рукава. Пыль задерживается на фильтрующей поверхности материала, а очищенные газы удаляются через верхние открытые части рукавов в камеру очищенного газа.

Фильтрующие рукава изготавливаются на специализированном швейном оборудовании (см. каталог ООО «НПП «ФОЛТЕР») из высокоэффективных нетканых фильтрующих полотен как отечественного, так и зарубежного производства. Рукава могут также изготавливаться из токопро­водящих материалов для снятия статического заряда.

Регенерация фильтровальных рукавов осуществляется периодически по сигналу от датчи­ка перепада давления, входящего в стандартную комплектацию, без отключения фильтра одно­сторонней импульсной продувкой сжатым воздухом, поступающим внутрь рукавов сверху через отверстия в продувочных коллекторах. Длительность импульсов и частота циклов регенерации устанавливаются с помощью прибора управления регенерацией, входящего в комплект поставки рукавного фильтра.

Система регенерации рассчитана на использование сжатого воздуха давлением 0,3 - 0,6 МПа (3 - 6 кгс/см2).

Сжатый воздух, поступающий на фильтры, должен быть осушен и очищен не ниже 10 класса по ГОСТ 17433-80.

Рукавные фильтры для улавливания взрывоопасных пылей оснащаются предохранительными кла­панами с разрушающейся мембраной. При этом пусковая аппаратура фильтра должна устанав­ливаться в отдельном (невзрывоопасном) помещении.

Для обеспечения нормальной работы рукавного фильтра должна периодически или постоянно (в зависимости от начальной запыленности), проводится выгрузка уловленной пыли из бункера. Если выгрузка пыли производится в процессе эксплуатации фильтра, должна быть обеспечена герметизация выгрузного отверстия, которая осуществляется посредством шлюзовых питателей (шлюзовых затворов типа ШЗ или другого типа). Возможна установка других герметизирующих устройств. Для работы фильтров с 2-мя или 3-мя бункерами применяются шнековые транспортеры (по отдельному заказу), осуществляющие опорожнение бункеров и выгрузку пыли в одной точке. Для герметизации шнекового транспортера на его выгрузном отверстии необходимо установить шлюзовой затвор или другие герметизирующевыгрузные устройства.

По заказу рукавные фильтр(ы) могут быть оснащены системой автоматики, которая может включать:

- сигнализацию и защиту фильтра от повышенной температуры очищаемых газов;

- управление пылевыгрузными устройствами одного или нескольких фильтров.

Система автоматики имеет возможность передачи всей информации на верхний уровень для контроля и управления системой очистки воздуха в комплексе с технологией, которую она обслуживает.

По отдельному заказу рукавные фильтры могут изготавливаться с опорой. При заказе должно указываться расстояние от фланца(ев) выгрузного отверстия бункера(ов) до основания опоры.

В процессе эксплуатации рукавного фильтра фильтрующие рукава подвергаются износу и через определенные промежутки времени должны заменяться. Замена рукавов производится сверху, для чего над фильтром должно быть пространство высотой не менее 1,5 м.



Фильтры ФРИП выпускаются нескольких исполнений:

  • для улавливания пылей не являющихся токсичными, пожаро- и взрыво-опасными с температурой очищаемого воздуха до 200°С;
  • для улавливания взрывоопасных пылей;
  • для улавливания пылей при очистке высокотемпературных газов до 260°С.

Показатель

ФРИП - 5

ФРИП - 10

ФРИП - 15

ФРИП - 30

ФРИП - 60

ФРИП - 90

ФРИП - 180

ФРИП - 270

ФРИП - 360

ФРИП - 540

Производительность по очищаемому
газу,   м3/ч,  не более

540

1080

1620

3240

6500

9700

19400

29200

38400

57600

Площадь поверхности фильтрования, м2,  не менее

5

10

15

30

60

90

180

270

360

540

Количество секций

1

1

1

1

2

3

1

2

2

3

Массовая концентрация пыли в очищаемом газе на входе,   г/м3, не более

50

50

50

50

50

50

50

50

50

50

Аэродинамическое сопротивление, кПа (кгс/м2),  не более

1,2-2

(120-200)

1,2-2

(120-200)

1,2-2

(120-200)

1,2-2

(120-200)

1,2-2

(120-200)

1,2-2

(120-200)

1,2-2

 (120-200)

1,2-2

(120-200)

1,2-2

 (120-200)

1,2-2

 (120-200)

Давление продувочного воздуха,
МПа (кгс/см2)

0,3-0,6

(3-6)

0,3-0,6

(3-6)

0,3-0,6

(3-6)

0,3-0,6

 (3-6)

0,3-0,6

(3-6)

0,3-0,6

(3-6)

0,3-0,6

 (3-6)

0,3-0,+

(3-6)

0,3-0,6

 (3-6)

0,3-0,6

 (3-6)

Наибольший расход продувочного воздуха,   м3

1,7

3,5

5

10

20

30

60

90

120

170

Допустимое давление (разрежение) внутри аппарата,  кПа (кгс/м2)

5 (500)

5 (500)

5 (500)

5 (500)

5 (500)

5 (500)

5 (500)

5 (500)

5 (500)

5 (500)

Габаритные размеры,  мм:





















длина, А

750

920

1280

1280

2310

3350

2570

3800

4940

7240

ширина, B

1200

1490

1540

1540

1540

1540

2650

2650

2650

2650

высота, H

2315

2490

2480

3480

3480

3480

6090

6090

6090

6090

Масса,   кг,  не более

350

410

600

837

1300

1900

3900

5750

7000

9800
