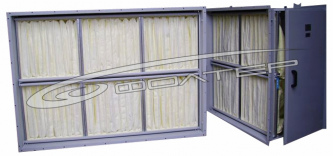

Секция карманных фильтров типа СКФ
Секция карманных фильтров типа СКФ предназначена для установки и герметизации карманных фильтров типа ФяК, угольных компактных фильтров ФяС-С-К и складчатых компактных фильтров ФяС-К в системах приточной, вытяжной вентиляции и кондиционирования воздуха различных зданий. Секция размещается в составе вентиляционной системы и является её частью.
В секции размещаются карманные фильтры типа ФяК с габаритными размерами входного сечения 500х500 мм или 592х592 мм классов очистки от G3 до F9 и длиной карманов до 600мм. В секции СКФ 2-го типоразмера для фильтров с размерами входного сечения 592х592 могут устанавливаться складчатые компактные фильтры ФяС-К и угольные компактные фильтры ФяС-С-К.
|
Наименование |
Раз- мер- ность |
Величина |
|||||||||||||||||||||||
|
Код СКФ |
|||||||||||||||||||||||||
|
0/1х1 |
0/1х2 |
0/2х1 |
0/2х2 |
0/2х3 |
0/3х1 |
0/3х3 |
0/3х4 |
2/1х1 |
2/1х2 |
2/1х3 |
2/2х1 |
2/2х2 |
2/2х3 |
2/2х4 |
2/3х1 |
2/3х2 |
2/3х3 |
2/3х4 |
2/3х5 |
2/4х4 |
2/4х5 |
2/6х5 |
2/6х6 |
||
|
Номинальная производи-тельность фильтров ФяК |
м3/ч |
2500 -2850 |
5000 -5700 |
5000 -5700 |
10000 -11400 |
15000 -17100 |
7500 -8550 |
22500 -25650 |
30000 -34200 |
3500 -4000 |
7000 -8000 |
10600 -12000 |
7000 -8000 |
14000 -16000 |
21000 -24000 |
28000 -32000 |
10500 -12000 |
21000 -24000 |
31500 -36000 |
42000 -48000 |
52500 -60000 |
56000 -64000 |
70000 -80000 |
105000 -120000 |
122400 -144000 |
|
Номинальная произво-дительность фильтров ФяС-К для классов F6; F7; F8; F9 |
м3/ч |
- |
- |
- |
- |
- |
- |
- |
4250 |
8500 |
12750 |
8500 |
17000 |
25500 |
12750 |
34000 |
38250 |
51000 |
63750 |
127500 |
63750 |
68000 |
85000 |
127500 |
153000 |
|
Начальное аэродинамическое сопротивление фильтров ФяК при номинальной производительности для классов G3 G4 F5 F6 F7 F8/9 |
Па |
20 - 40 40 - 60 60 - 70 80 - 90 90 - 110 120 - 140 |
|||||||||||||||||||||||
|
Количество фильтров ФяК; ФяС-К |
шт. |
1 |
2 |
3 |
4 |
6 |
9 |
12 |
1 |
2 |
3 |
2 |
4 |
6 |
3 |
6 |
9 |
12 |
15 |
30 |
12 |
15 |
18 |
30 |
36 |
|
Рекомендуемое конечное сопротивление G3-G4 |
Па |
250 |
|||||||||||||||||||||||
|
F5-F8/9 |
Па |
450 |
|||||||||||||||||||||||
